CEM Industrielle

Esynov propose son expertise pour des test et essai de comptabilité électromagnétique industrielle.
Découvrez ci-dessous nos points forts :

puce  Compétences reconnues en ingénierie & essais CEM
puce  Séquences d’essai entièrement automatisées
puce  Réactivité, faculté d’adaptation à vos plannings
puce  Confidentialité

Les étapes du process CEM

Les vérifications sont menées selon une démarche incrémentale, adaptée au cycle de conception du produit afin de vous permettre de monter en compétence théoriques et pratiques sur la CEM et de vous présenter confiant et serein en laboratoire notifié.

Etape 1 - Réalisation d’une analyse normative CEM et RED

Réalisation d’un pré-diagnostic afin de définir l’environnement normatif et les critères d’immunité du produit (Directive produit, Normes génériques, Essais normes fondamentales, …).
Etude des modes de fonctionnement représentatifs du produit à tester afin de définir le plan de test.

Etape 2 - Revue CEM

Réalisation d’une analyse de la schématique du placement et du routage sur les aspects CEM uniquement. Cette étape peut intervenir en amont de la phase d’essais afin d’anticiper d’éventuelles modifications à apporter sur la conception électronique du produit.
Une analyse des documents de conception avec une approche système permettra d’aboutir à un ensemble de recommandation (câblage, boitier, placement, intégration).



Etape 3 - Réalisation d’essais d'investigation

Réalisation d'essais d'investigation avec les moyens d'Esynov en commençant par les essais les plus révélateur pour le produit dans l’optique d’évaluer la « maturité CEM » du produit.
En phase de prototypage du produit : essais de composants « sur table » tels que l’alimentation et les différentes cartes électroniques pour aider aux choix de conception.
Dans l’étape suivante de mise au point de l’équipement complet, conseils et essais, préconisations et application de modifications du produit sur place afin d'observer l’impact et bénéficier d’une résolution de problématiques en collaboration :
  • Amélioration du positionnement et de la qualité des câbles (blindages éventuels de câbles sensibles)
  • Comportement des cartes en fonction du rayonnement mesuré sur l’équipement
  • Amélioration du comportement du produit face à des signaux perturbateurs rapides
  • Evolution matériel, mécanique, routage
Cette phase d’investigation est formalisée par la rédaction d’une fiche de synthèse intermédiaire avec préconisations d’évolutions matérielles si nécessaire.


Etape 4 - Réalisation d’essais de confirmation après prise en compte des recommandations

Réalisation d'essais selon les normes/directives en vigueur avec les moyens d'Esynov
Rédaction d’un rapport d’essais.


Moyens & Capacités

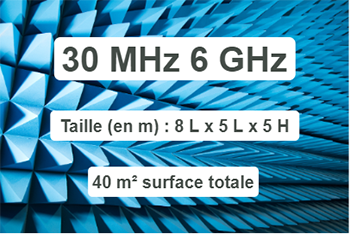

puce  Chambre anéchoïque hybride
puce  Analyseurs de spectre
puce  Amplificateurs HF pinces injection et mesures générateurs spécifiques
puce  Logiciel de mesures EMC32 (Rohde & Schwarz)



moyen cem

Normes couvertes

Comptabilité Eléctromagnetique
puce  NF EN 61000-4-2,-3,-4,-5,-6,-8,-9,-11,13
puce  NF EN 61000-6-1,-2,-3,-4
puce  NF EN 61000-3-2,3-3
puce  NF EN 55011,15,22,32...


Essais selon les normes

Cliquer sur les images pour découvrir un schéma explicatif de la norme.



NF EN 61000-4-2

Immunité aux décharges électrostatiques


tension-essai  Tension d'essai
jusqu'à 30 kV


NF EN 61000-4-3

Immunité aux champs électromagnétiques rayonnés


antenne 3, 10, 20 V/m de
80 MHz à 6 GHz


NF EN 61000-4-4

Immunité aux transitoires électriques rapides en salves


tension-essai  Tension d'essai
jusqu'à 4.4 kV


NF EN 61000-4-5

Immunité aux ondes
de choc


tension-essai  Tension d'essai
jusqu'à 4.4 kV


NF EN 610000-4-6

Immunité aux pertubations conduites induites par les champs radioélectriques


tension-essai Fréquences de
150 kHz à 230 MHz


NF EN 55011 /
NF EN 55032

Emission conduite


tension-essai  Fréquences de
150 kHz à 230 MHz


NF EN 55011 /
NF EN 55032

Emission rayonnée


antenne  Fréquence de
30 MHz à 18 GHz


NF EN 61000-3-2 /
NF EN 61000-3-3

Emissions Harmoniques et Flickers

tension-essai  Fréquences de 50 Hz


NF EN 61000-4-11

Immunité conduite au creux de tension et coupure brève


tension-essai  Tension d'essai
jusqu'à 50Hz
