CEM Champs forts

La plateforme Esynov a été l’une des premières plateformes de France à réaliser des essais d’émissions rayonnées en Chambre Reverbérante à Brassage de Modes selon la norme DO160 version G.

puce  Compétences reconnues en ingénierie & essais CEM
puce  Séquences d’essais entièrement automatisées
puce  Réactivité, faculté d’adaptation à vos plannings
puce  Confidentialité


Moyens & Capacités

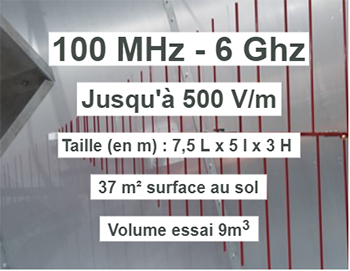

puce  Chambre Réverbérante à Brassage de Mode
puce  Analyseurs de spectre, Amplificateurs HF, pinces
puce  injection et mesures générateurs spécifiques
puce  Deux logiciels de mesures, BAT EMC (Nexio)
puce  EMC32 (Rohde & Schwarz)
moyens-champs-forts

Normes couvertes

puce  Aéronautiques : RTCA DO160 G section 20, 21 & 25
puce  Cahiers des charges spécifiques

avion   Essais selon les normes

Cliquer sur les images pour découvrir un schéma explicatif de la norme.


Section 20



RTCA DO160 G -
Essai BCI (Bulk Current Inspection)



Immunité conduite aux champs électromagnétiques

tension-essai  Jusqu'à 400 mA



RCTA DO160G

Immunité rayonnée aux
champs électromagnétiques

antenne 300 V/m en CW, SW et PM sur la bande 100MHz à 2GHz



antenne 500 V/m en CW, SW et PM sur la bande 2 GHz à 6 GHz


Section 21




RTCA DO160 G

Emissions dse champs électromagnétiques rayonnés

antenne  Fréquences de mesure
de 100 MHz à 6 GHz




RTCA DO160G

Emission des champs électromagnétiques conduits



tension-essai Fréquences de mesure
150 kHz à 152 MHz
